塗装ラインのご紹介

ロボット自動塗装ライン（パレットタイプ）

限られた塗装設備スペースの中で自由に組立設計が可能。
塗装時間と搬送時間を分け、乾燥時間も保てることが特徴です。
移載・移送の設計自由度の高さから、特に自動車の外装部品・内装部品で高い需要があります。

移載室動画（フリーフローライン）

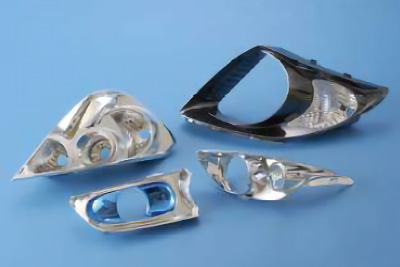

自動車関連の大物塗装

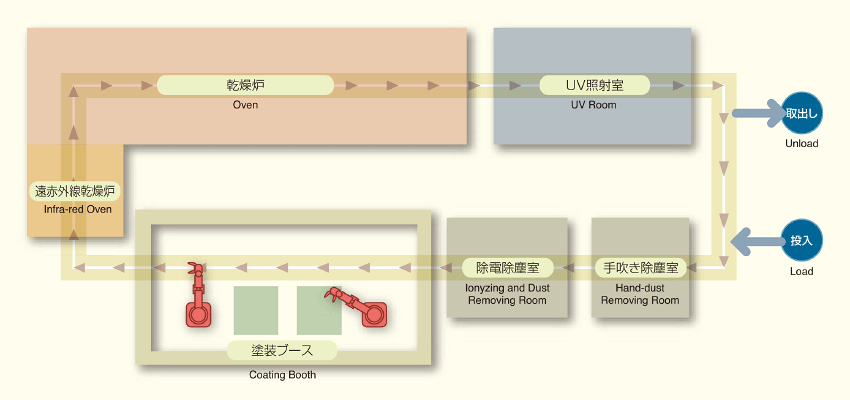

ロボット自動塗装ライン（パレットタイプ）の流れ

均質で美しい、高品質な塗装仕上がり。そして、出来れば24時間稼働。　そのようなご要望をクリアするのがロボット塗装です。
お客様の仕様に合わせて最適なロボットを組み込んだ自動塗装設備をご提案します。
労働人口の減少に左右されない生産環境を実現します。

例えば、塗装機器に関して、グラコ社製PD2Kなどのセットアップ・塗装機連動を行う事により、色替え時間・少人化が可能です。

追従移載方式

防曇塗装

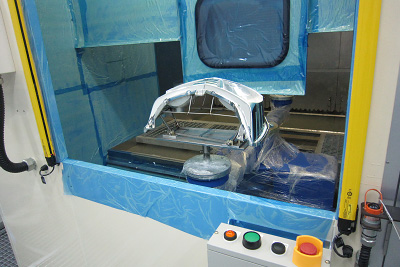

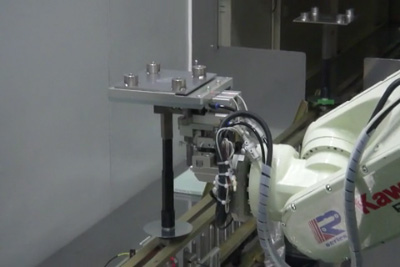

ロボット自動塗装ライン（スピンドルタイプ）の流れ

小物製品に対応。除塵性に優れ、高品質が要求される製品に適しています。
コストパフォーマンスに優れたラインで、さまざまな業界で採用されています。
高機能化、コンパクト化への更なる開発も進んでいます。

除塵室

IR乾燥炉

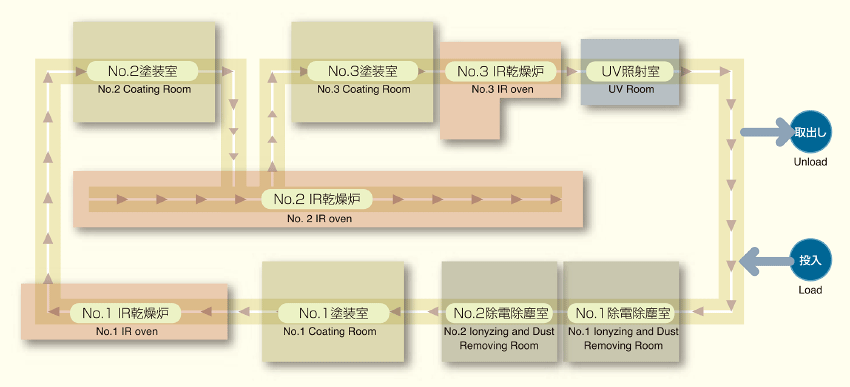

スピンドルUV自動塗装ラインの流れ

蒸着とラインが一体化。無駄なスペースや作業が発生せず、ワークをセットしたままの一貫工程が可能です。
塗装環境も極めてクリーンです。「アルミ蒸着加飾」「シールド蒸着」「不連続膜（無通電）蒸着」のアンダー／トップ塗装に最適です。

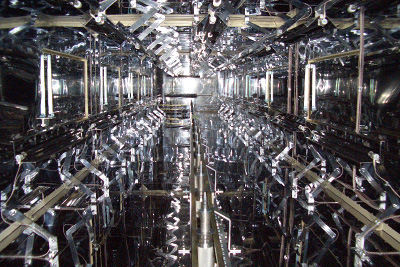

投入取出し部

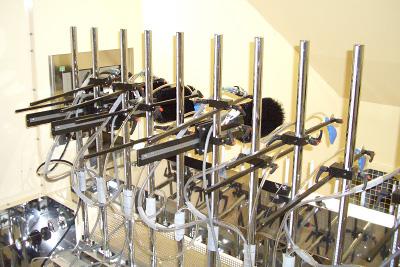

固定ガン

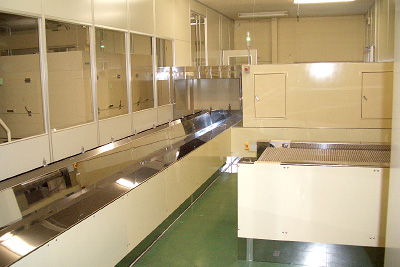

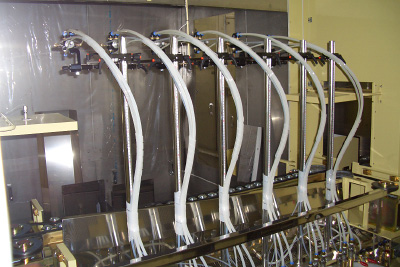

バータイプUV自動塗装ラインの流れ

UV塗料のリサイクルが可能な設備です。
下部タンクに集められた塗料は自動的に粘度調整された後、再びUV塗料として使用されます。
環境に優しく、経済的な塗装ラインです。

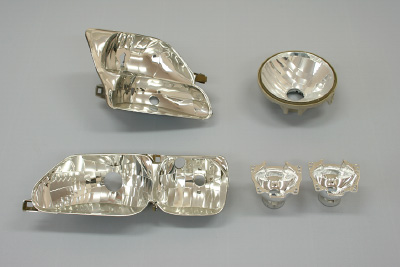

リフレクターなど中物塗装に最適

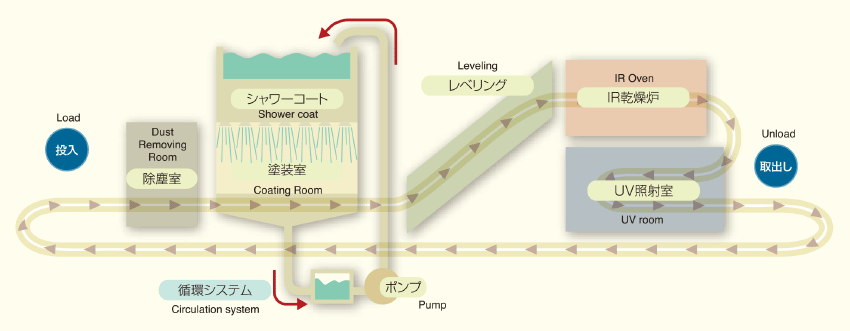

UVシャワーコート自動塗装ライン

塗装使用料大幅カット。排出ミストも大幅に削減できるのがこの塗装ラインの特徴です。
環境に優しく、ランニングコスト削減にも大幅に貢献します。膜厚塗装が必要な外装塗装に多く採用されています。
