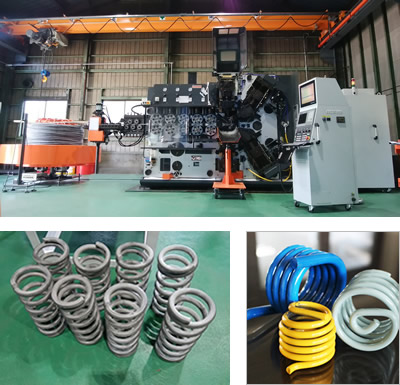

太物・大型・特殊スプリング 自動量産機 Ｅ-6200W
[ 多品種・小ロット対応 ]

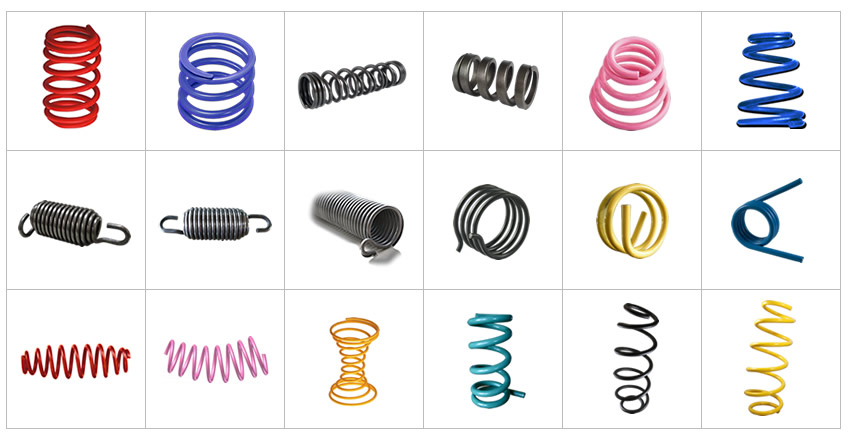

極太線の異形スプリングも、成形から塗装まで一貫対応

大型車輌や建設機械、工作機械など、耐久性と特殊機能が求められる大型スプリングは、国内外での需要が近年ますます増加しています。

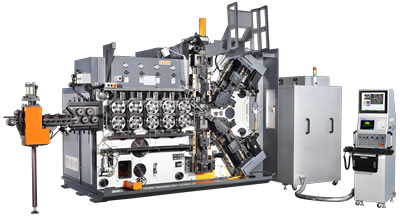

自動量産機E-6200W は太物・大型・特殊スプリングの精密加工に特化した最新型コイリングマシンです。 6軸サーボモーターを備え、優れた動作制御で複雑な形状のスプリングも高精度に成形できます。

川口スプリングなら極太線のスプリングにおいても、最適な仕様提案はもちろん、コイリング/研磨/焼入れ/焼戻し/塗装までの全工程をトータルに対応いたします。

• 線経10.0～20.0mm、最大外径250mm
• 冷間成形でSUP線からオイルテンパー線まで幅広い鋼種
• 曲げ工程の全ての軸がサーボーモーター制御、複雑な形状も対応
• 成形プログラム管理により　過去のコイリング製品はいつでも即時生産
  テスト巻きから量産までを最短時間で実現
• 多品種、小ロット

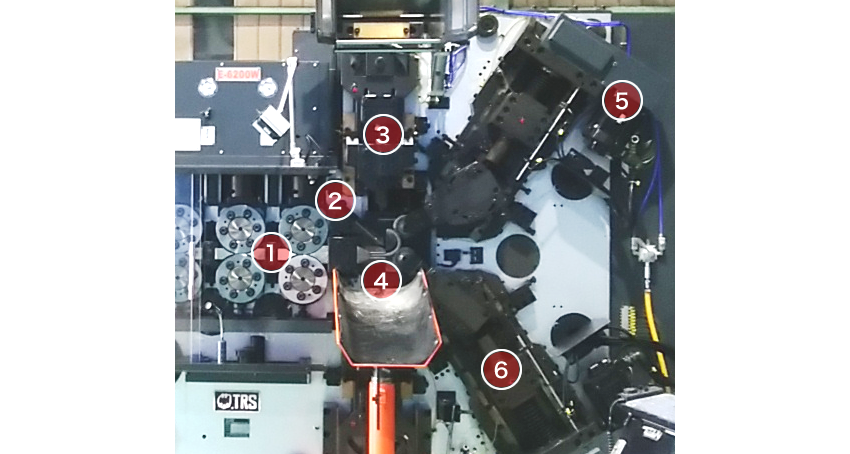

６軸サーボモーターのNC制御

６箇所のサーボモーターが成形を正確にコントロールします

成形プログラム　オペレーション

E-6200Wは冷間成形で幅広い鋼種に対応しています。

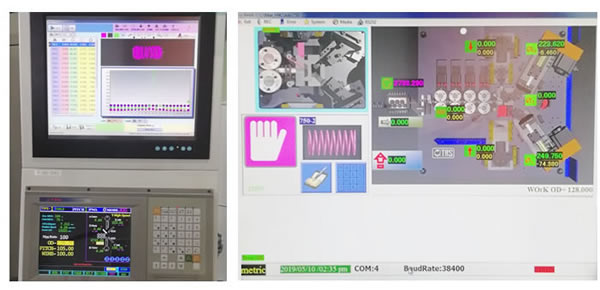

成形中のスプリングは３D画像でリアルタイムにモニタ表示され、サイズや交差の詳細なデータは数値で示されます。

初回のコイリングにおいて、数値ひとつひとつに調整を加えて成形プログラムを完成させます。
次回以降の生産時には、このプログラムを用いて即時生産体制に入ることができます。

• 線経10.0～20.0mm
• 最大外径250mm
• 硬鋼線
• ピアノ線
• オイルテンパー線
• SUP9種
• ステンレス線各種

等

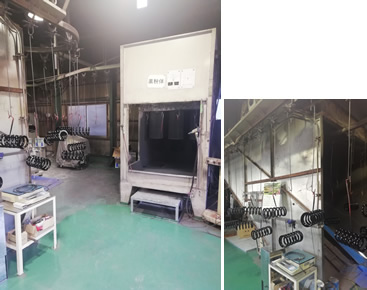

全工程一括対応

コイリングの後工程まですべて社内で対応します。
少ロットでもお気軽にご相談ください。

E-6200W 仕様

線径 (mm) Wire Capacity	φ10.0～φ20.0ｍｍ
最大外径 (mm) Max.Spring O.D.	φ250mm
送り速度 （m/min) Feed Speed	40 m/min (標準) 55 m/min (最速)
生産速度 (pcs/min) Production Speed	30 pcs/min (標準) 50 pcs/min (最速)
バネ指数 Spring Index	D/d = 3≤
